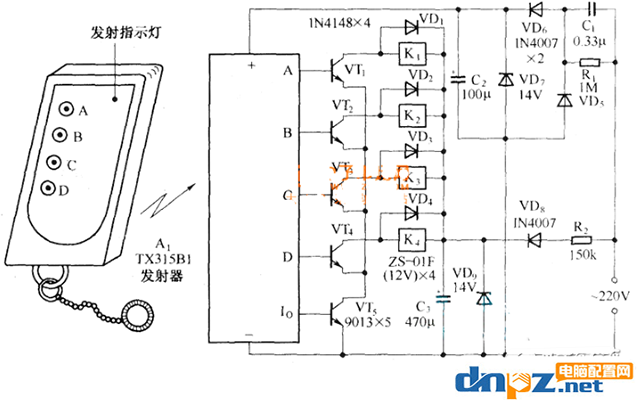

如图所示，该电路由TX315B1型发射／接纳组件组成，以接纳器译码电路输出的四路高电平操控信号，经过晶体管驱动自锁继电器来接通四路交流电源。接纳组件的输出端A～D接人VT1～VT4四组继电器驱动管，每只驱动管驱动一只自锁继电器K.输出端Io经过VT5组成VT1～VT4的发射极通路操控器，只有当Io输出译码有用信号使VT5导通后，VT1～VT4才或许导通。

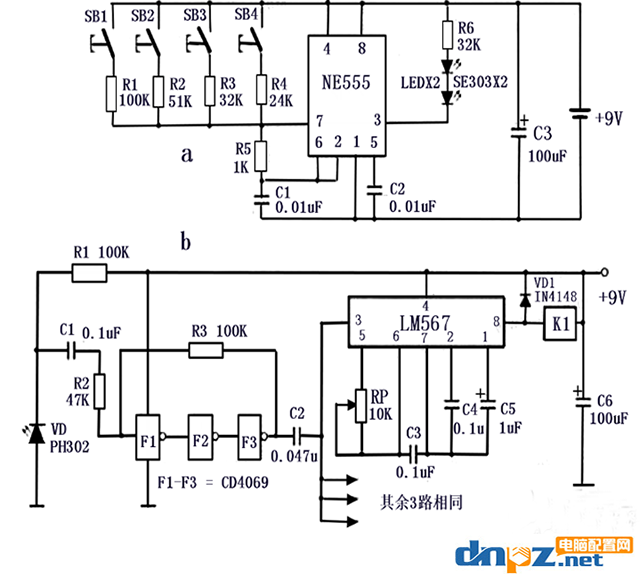

  如图NE555与Rl~R5及Cl组成红外遥控发射器，别离按下SBl~SB4中的一只按钮，接入一只不同阻值的电阻，发生一个通道的振动频率。4只按钮别离接入4只电阻，共发生4个不同的通道频率。由振动器发生的通道频率，经过两只红外发射管向外发送。在接纳电路中，由红外接纳二极管PH302接纳红外信号，并将红外信号转化为对应的脉冲电信号，经反相器扩大后送至译码器LM567进行频率译码。当发射信号的频率与锁相环的中心频率共同时，LM567的第3管脚输出低电平，继电器K通电吸合，完成操控效果。

  本电路选用频率编译码的操控方法，在发射电路中使用了两个红外发射管，使得本电路具有较远的遥控间隔，并且遥控的方向性也不明显。

  （1）电路组成四路红外遥控器电路由红外线发射电路和接纳译码和履行电路组成，电路原理如右图所示。

  （2）电路作业原理：发射电路的作业原理前面的比如相同，仅仅使用了两只红外线发光二极管，提高了电路的发射才能。

  在接纳译码电路中，红外线信号由红外线接纳二极管接纳，经反相器DANl～DAN3等元件组的扩大器扩大后送至译码器LM567进行频率译码，当发射信号的频率与锁相环的中心频率共同时，LM567的⑧脚输出低电平，继电器得电吸合，完成操控效果。本电路的其他三路与榜首路相同，仅仅所用的电位器阻值不同，RP2～RP4的阻值别离为6．8K、5．1K和4．7K。

  需求留意的是，当红外线信号中止发射时，相对应的LM567的⑧脚就康复高电平输出状况，在使用中还应结合实际需求接入自坚持电路。

  该部分电路主要由315MHz无线数据接纳模块、解码集成PT2272，D触发器4013和继电器电路组成。315MHz无线数据接纳模块有超再生式接纳模块和超外差式接纳模块两种，超再生和超外差电路功能各有优缺点。超再生式接纳模块接纳灵敏度为-105dBm，抗搅扰才能差，频率受温度漂移大，选用带骨架的铜芯电感将频率调整到315MHz后封固，这与选用可调电容调整接纳频率的电路比较，温度、湿度稳定性及抗机械振动功能都有极大改进。超外差式接纳模块抗搅扰才能较强，本身辐射极小，反面有网状接地铜箔屏蔽，可以大大削减本身振动的走漏和外界搅扰信号的侵入;输出端的波形在没信号时比较洁净，搅扰信号为时间短的针状脉冲，不象超再生式接纳电路会发生密布的噪声波形，但近间隔强信号时或许有堵塞现象。
